Система хранения энергии AI-W5.1-12P3-EU ESS Deye (12kW 3 фазы 51,2V 400A 20,48kW 400Ah 20kWh)

Система хранения энергии AI-W5.1-12P3-EU ESS Deye (12kW 3 фазы 51,2V 400A 20,48kW 400Ah 20kWh)

Универсальная система хранения энергии «Все в одном» AI-W5.1-12P3-EU от Deye является значительным достижением в сфере приборов для использования зеленой электроэнергии. Это инновационное устройство включает в себя гибридный инвертор мощностью от 5 до 12 кВт и аккумуляторные батареи большой вместимости в одном компактном стеке. Такая универсальная конструкция не только экономит пространство, но и упрощает процесс установки, что делает этот прибор отличным решением как для жилых, так и для коммерческих объектов.

Одной из особенностей AI-W5.1-12P3-EU является его удобный интерфейс, обеспечивающий простое и легкое управление. Пользователи могут контролировать и отслеживать работу системы с помощью различных средств, в частности благодаря специальному приложению, интернет-ресурсам на ПК или сенсорному дисплею непосредственно на устройстве. Такой многогранный подход к управлению гарантирует, что владельцам системы всегда будет удобно получить доступ к параметрам прибора и управлять ими в соответствии с индивидуальными потребностями.

Эта система хранения энергии работает на основе новейшего разумного приложения, предоставляющего пользователям ряд уникальных возможностей. Среди наиболее важных функций следует отметить отключение пиковых нагрузок, автоматическое управление нагрузкой, оптимизацию пара переменного тока и разумный контроль количества полученных энергетических ресурсов. Сразу несколько таких технологий не только повышают энергоэффективность, но и предоставляют владельцам возможность адаптировать и оптимизировать энергопотребление в соответствии с собственными желаниями.

AI-W5.1-12P3-EU отличается от других систем модульностью. Благодаря литий-железо-фосфатным батареям, которые могут иметь емкость от 5 до 30 киловатт в час, даже с несколькими аккумуляторами прибор можно будет компактно разместить почти где угодно. Поэтому даже при максимальной комплектации владельцам устройства не нужно будет освобождать много места в помещении для установки этой системы.

Конструкция этой системы хранения энергии проста. Она позволяет устанавливать устройство на полу, не требуя настраивать дополнительные крепежные винты или большое количество проводов для правильной работы устройства. Такой беспроблемный процесс установки является одним из важнейших преимуществ прибора. Эта особенность становится еще лучше благодаря быстрой и простой процедуре размещения системы.

AI-W5.1-12P3-EU гарантирует энергетическую безопасность пользователя благодаря большому количеству функций защиты. Но больше всего поражает технология чрезвычайно быстрого времени переключения, которая составляет 4 миллисекунды. Такая скорость отклика обеспечивает бесперебойное электроснабжение и плавный переход между разными источниками энергии, защищая прибор от потенциальных сбоев и неисправностей.

Можно подытожить, сказав, что универсальная система хранения энергии «Все в одном» с названием AI-W5.1-12P3-EU от известной корпорации Deye – это исключительное технологическое устройство, сочетающее в себе набор самых современных функций в компактном и простом корпусе. Благодаря интегрированному гибридному инвертору, качественному аккумулятору и другим важным компонентам в системе, прибор станет полезным для людей, желающих использовать экологически безвредную энергию в быту. А множество опций управления, разумная платформа прибора, модульная конструкция, простая установка, уникальные технологии и приятная цена делают именно эту систему одной из лучших на рынке прямо сейчас.

Общие сведения по технике безопасности:

• Перед использованием инвертора ознакомьтесь с инструкциями и предупреждающими знаками на аккумуляторе и соответствующими разделами инструкции по эксплуатации.
• Не разбирайте инвертор. Если требуется техническое обслуживание или ремонт прибора, обратитесь в профессиональный сервисный центр.
• Неправильная сборка может привести к поражению электрическим током или возгоранию.
• Чтобы снизить риск поражения электрическим током, отсоедините все провода перед тем, как выполнять любое техническое обслуживание или очистку. Выключение устройства не уменьшает риск поражения электрическим током.
• Предостережение: только квалифицированный персонал может устанавливать устройство с аккумулятором.
• Никогда не заряжайте холодный аккумулятор.
• Для оптимальной работы этого инвертора, пожалуйста, соблюдайте необходимые спецификации для выбора соответствующего размера кабеля. Очень важно правильно эксплуатировать этот инвертор.
• Будьте осторожны при работе с металлическими инструментами и аккумуляторами или вблизи них. Падение инструмента может вызвать искру или короткое замыкание в аккумуляторах или других электрических частях, что может привести к взрыву.
• Пожалуйста, строго соблюдайте процедуру установки, когда вы хотите отсоединить клеммы переменного или постоянного тока. Для получения подробной информации обратитесь в раздел «Установка» данного руководства.
• Инструкции по заземлению: этот инвертор следует подключать к системе постоянного заземления. Обязательно соблюдайте местные требования и нормы при установке этого прибора.
• Никогда не допускай то короткого замыкания между выходом переменного тока и входом постоянного тока. Не подключайтесь к сети при коротком замыкании на входе постоянного тока.

Преимущества прибора:

• Конструкция «Все в одном» содержит интегрированный однофазный гибридный инвертор 5 кВт ≈ 12 кВт и аккумуляторную батарею.
• Удобное и простое управление через приложение, ПК или сенсорный дисплей.
• Ведущее разумное приложение: снятие пиковых нагрузок, разумная нагрузка, пара переменного тока и т.д.
• Масштабированный и безопасный модульный литий-железофосфатный аккумулятор, емкостью 5 кВт*ч ≈ 30 кВт*ч.
• Плоский и штабелированный дизайн, напольный крепеж без проводов и дополнительных крепежных винтов, быстрая и простая установка.
• Быстрое время переключения 4 мс, что обеспечивает вашу энергетическую сохранность.

Особенности прибора:

• Трехфазный инвертор 230В/400В с чистой синусоидой.

• Самостоятельное потребление и подача в сеть.

• Программируемый приоритет питания от аккумулятора или сети.

• Программированы несколько режимов работы: от сети, без сети и ИБП.

• Настройка тока/напряжения заряда аккумулятора в зависимости от использования с помощью ЖК-дисплея.

• Приоритет зарядного устройства от сети/солнечной батареи/генератора настраивается на ЖК-дисплее.

• Совместимость с сетевым напряжением или питанием от генератора.

• Защита от перегрузки/перегрева/короткого замыкания.

• Разумная конструкция зарядного устройства для оптимизации работы аккумулятора.

• Функция ограничения мощности предотвращает избыточное поступление энергии в сеть.

• Поддержка Wi-Fi мониторинга и встроенные 2 строки для 1 MPP-трекера, 1 строка для 1 MPP-трекера.

• Разумная трехступенчатая зарядка MPPT с возможностью настройки для оптимизации производительности аккумулятора.

• Функция учета времени использования.

• Функция разумной нагрузки.

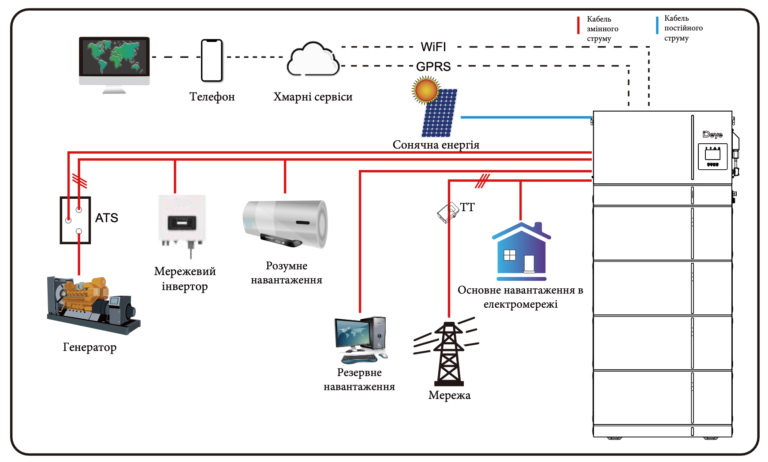

Базовая архитектура системы:

Он также должен включать следующие устройства, чтобы сформировать полную рабочую систему:

- генератор или утилита;

– фотоэлектрические модули;

Проконсультируйтесь с вашим системным интегратором по другим возможным системным архитектурам в зависимости от ваших требований. Этот инвертор может питать все виды бытовых или промышленных приборов, в том числе электродвигатели, такие как холодильник и кондиционер.

КОМПЛЕКТАЦИЯ:

1. Гибридный инвертор Deye ESS AI-W5.1-12P3-EU – это новый прибор для накопления энергии, разработанный для обеспечения исключительной производительности в жилых и малых коммерческих помещениях. Этот трехфазный гибридный инвертор с общей мощностью 12 кВт легко обеспечивает оптимальное использование зеленой электроэнергии в быту. А удобный интерфейс и крепкая конструкция делают его надежным и долговечным прибором.

2. Интерфейс подключения к инвертору AI-W5.1-PDU3 – это высокоэффективная и усовершенствованная система распределения энергии, специально разработанная для беспрепятственной интеграции с рекомендуемой конфигурацией аккумуляторных модулей AI-W5.1. Он служит важным связующим звеном между аккумуляторными модулями, инвертором и светодиодным индикатором состояния системы, обеспечивая бесперебойный поток электроэнергии и быструю связь между компонентами. Интерфейс связи увеличивает скорость реагирования и координацию системы, а светодиодный индикатор состояния предоставляет информацию о работе системы в режиме настоящего времени.

3. Модуль AI-W5.1 – это сверхсовременная аккумуляторная система, которая используется вместе с вышеуказанной системой хранения энергии. Со стандартной конфигурацией 5,12 кВт*ч и 100 А*ч сразу три батареи в комплекте можно будет установить в стек, что обеспечит вас необходимым количеством электроэнергии. (Три в комплекте)

4. Нижнее опорное место AI-W5.1 является основным компонентом, образующим сопротивление для аккумуляторной системы модуля AI-W5.1. Разработанная из качественных и надежных материалов, эта база служит надежным основанием для аккумуляторных модулей, обеспечивая безопасную и надежную установку.


Гарантия:  5 лет

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель:   AI-W5.1-12P3-EU

Спецификация системы:

Номинальная выходная мощность / Мощность ИБП:   12000/ 12000 Вт

Выходная частота и напряжение переменного тока:  50/60 Гц; 3L/N/PE 220/380, 230/400Vac

Тип сети:  Трехфазная

Энергетический диапазон:   5 кВт*ч - 30 кВт*ч (одинарная система)

Рекомендуемая энергетическая конфигурация:  15 кВт*ч (мин.)

Макс. ток зарядки/разрядки:  240 А

Рабочее напряжение аккумулятора:  43, 2 - 57,6 В

Тип аккумулятора:   LiFePO4

Степень защиты корпуса:   IP 65

Сертификация системы:   IEC62619, IEC60730, CE, VDE2510-10, CEI 0-21

Технические характеристики инвертора:

Макс. входная мощность фотоэлектрической системы:   19500 Вт

Входной ток фотоэлектрической системы:  26+13 А

Номинальное входное напряжение фотоэлектрической системы (постоянного тока):  550 (160 - 800) В

Пусковое напряжение постоянного тока (постоянного тока):   160 В

Диапазон напряжения MPPT (постоянного тока):   200-650 В

Диапазон MPPT:  150-850 В

Макс. ток короткого замыкания PV:  34+17 А

Диапазон постоянного напряжения при полной нагрузке:  500-850 В

Количество MPP-трекеров:   2

Пиковая мощность (вне сети):   2 раза от номинальной мощности, 10с

Коэффициент мощности:   От 0,8 опережения до 0,8 отставания

Ток инжекции постоянного тока (мА):  THD <3% (линейная нагрузка <1,5%)

Дисплей:   ЖК-дисплей

Диапазон рабочих температур:  - 40 - 60°C (при >45°C снижение эффективности)

Относительная влажность:   15 - 85 % (без конденсации)

Размеры (Ш х Д х В):   720x255x440 мм

Приблизительный вес:   36 кг

Связь с BMS:    CAN

Электромагнитная совместимость безопасности / Стандарты:  IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Регламент электросети:   CEI 0-21, VDE-AR-N 4105,NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11

Макс. коэффициент полезного действия:   97,60%

Макс. эффективность зарядки/разрядки:    95,50%

Исходные данные переменного тока:

Номинальное напряжение:  51,2 В

Энергия аккумуляторного модуля:   5,12 кВт*ч

Масштабируемость:   Макс. 6 штук параллельно (36 шт.),  Макс. мощность 184 кВт*ч

Размер аккумуляторного модуля (Ш х Д х В):   720*255*285 мм

Размер аккумуляторного основания (Ш х Д х В):   720*255*85 мм

Размер PDU аккумулятора (Ш х Д х В):   720*255*110 мм

Приблизительный вес аккумуляторного модуля:   53 кг

Диапазон рабочих температур:   Зарядка: 0 - 55°C / Разрядка: - 20 - +55°C

Срок службы цикла:   ≥6000 (25°C±2°C, 0.5C/0.5C, 70%EOL)

Сертификация аккумуляторных модулей:  IEC62619, CE, UK, VDE2510-50, CEI 0-21, UN38.3, CE-LVD, CEC
